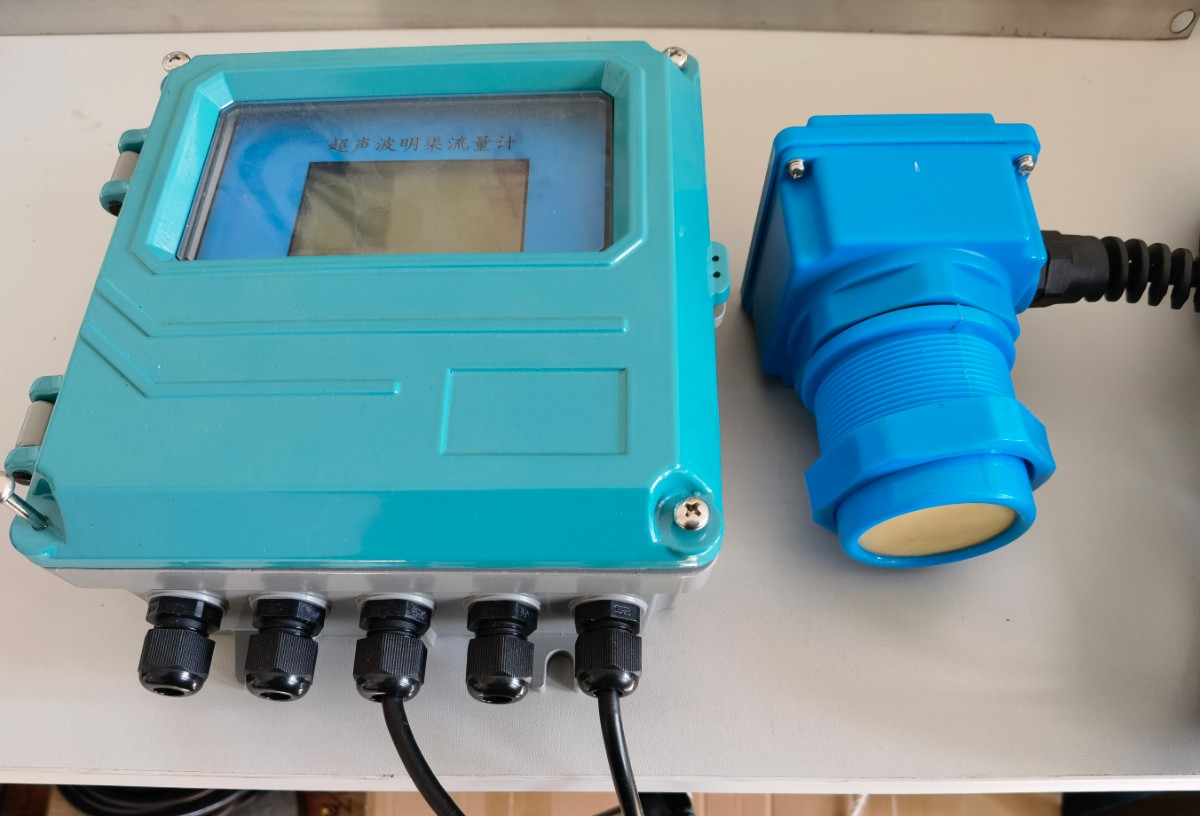

HY.CL-10超聲波明渠流量計

HY.CL-10超聲波明渠流量計

HY.CL-10超聲波明渠流量計

HY.CL-10超聲波明渠流量計

HY.CL-10超聲波明渠流量計

一、用途

與量水堰槽配合使用,測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣,以非接觸的方法測量。因此在粘污、腐蝕性液體情況下,比其它形式的儀表具有更高的可靠性。

二、工作原理

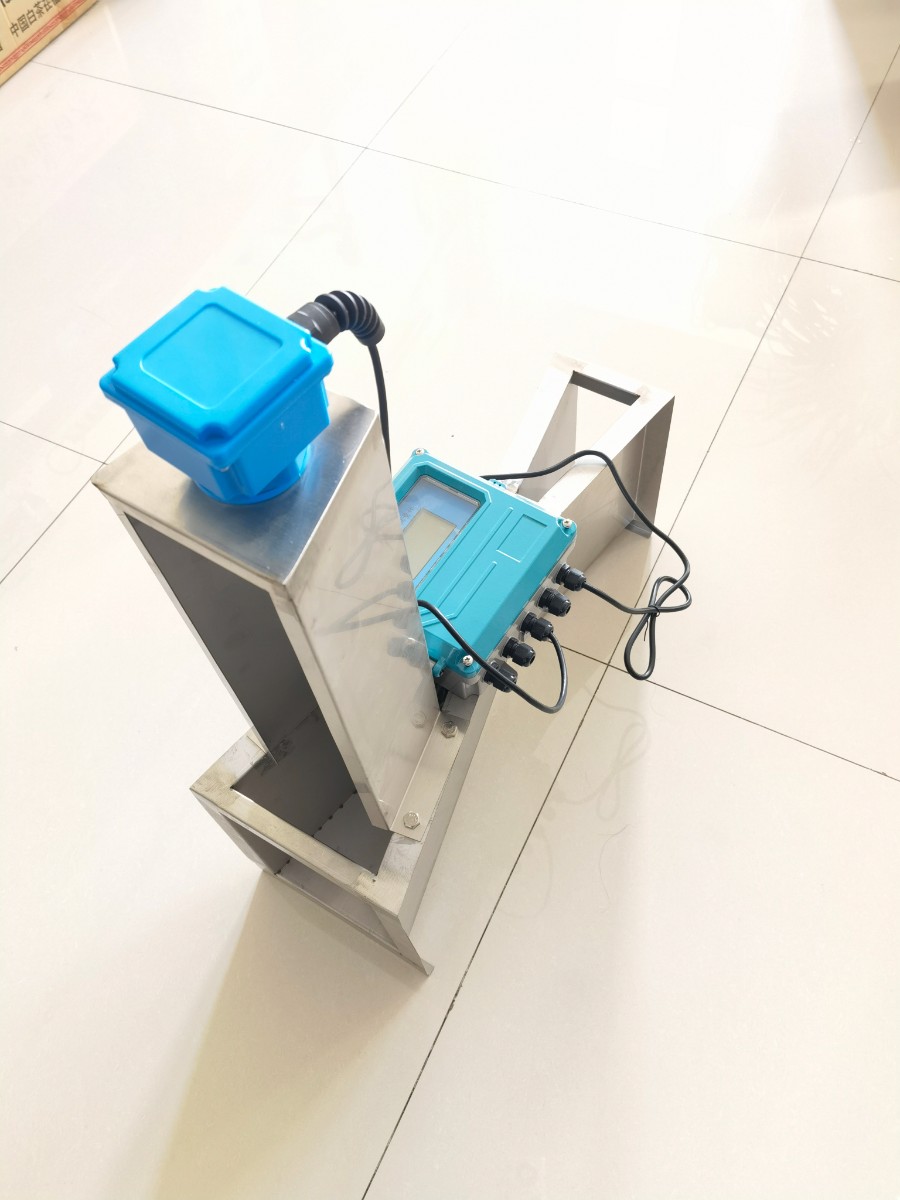

    明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時,在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位,再按相應量水堰槽的水位-流量關系反算出流量。

常用的量水堰槽有,直角三角堰、矩形堰和巴歇爾槽。

使用超聲波明渠流量計,安裝時必須知道配用量水堰槽的水位-流量對應關系。

量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。

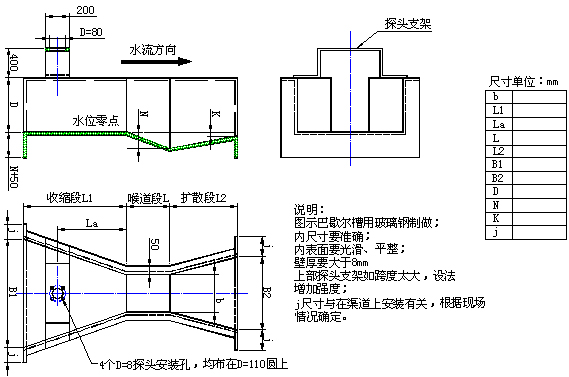

     巴歇爾槽知道了喉道寬度b,就可以用相應的公式算出水位-流量對應關系。

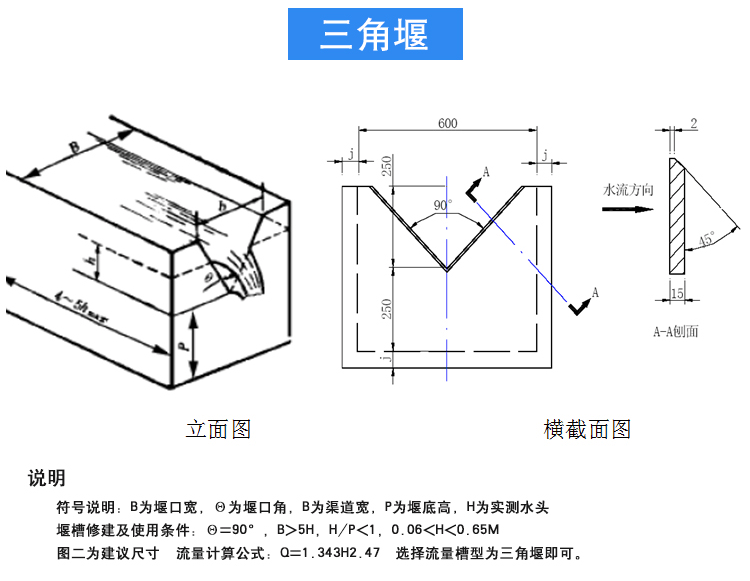

直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時,三角堰與渠道寬B、開口角度、上游堰坎高度p有關。

      矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

 超聲波測液位原理:本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。

      儀表的工作原理:儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表,把液位轉成流量(單位:升/秒)。

  儀表顯示:儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加,得出累計流量。

  儀表輸出有,4~20mA電流模擬量;繼電器的開關量(需訂貨選擇);RS485的數字信號;

三、技術指標

1. 流量量程:0.1升/秒~10米3/秒(由配用量水堰槽的規格決定)

2. 流量不確定度:5%

3. 超聲波測距:2米

4. 探頭盲區:0.4米(從探頭的法蘭盤起,0.4米內不能用于測量)

5. 測距誤差:<0.4%  或±3毫米(在1米量程內)

6. 水位分辨力:1毫米

7. 儀器防護:探頭為可防水式不可以浸水;儀器為防塵式

8. 交流或直流供電: 交流:220V 50HZ  2W;其他方式選購


HY.CL-10超聲波明渠流量計

HY.CL-10超聲波明渠流量計

HY.CL-10超聲波明渠流量計


HY.CL-10超聲波明渠流量計 2023-2-3 本文被閱讀 2192 次
