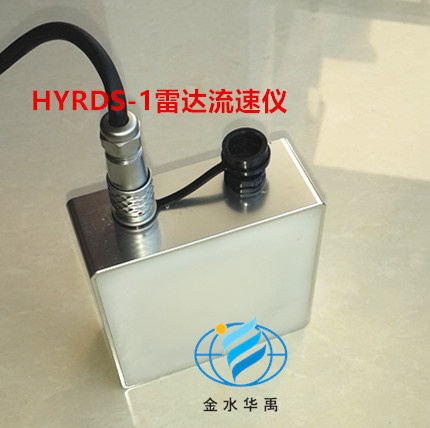

雷達流速儀HYRDS-1

   本產品采用非接觸式雷達測流技術，可應用于水文測驗、水資源監測、城市防洪、山區暴雨性洪水和環保排污監測方面。

相較于現有的接觸式探測法及各種多普勒聲學、超聲波式測流技術與設備，非接觸式雷達測流方式便于隨時維護，少受水毀影響，不受污水腐蝕，不受泥沙影響，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。

探測雷達采用德國InnoSenT公司生產的24GHz多功能平面微帶雷達傳感器，功耗低、易于集成，獨特的抗干擾性能適于近距離多點安裝環境。

 技術特點：

基于雷達工作原理的24GHz（ISM標準波段）速度探測器。

   CW平面微帶雷達非接觸式探測，全天候穩定工作。

   適用于洪水期高流速條件。

   探測精度高，具有水平角度自動補償功能。

   可定制標準數據通訊接口。

   低功耗，防水防雷設計，適用于各種野外環境。

   外觀小巧，安裝方便、易維護。

   可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機。

技術參數：

參    數 說    明

有效距離0.5~30 m

測量范圍0.15 ~ 15m/s 分辨率±0.02 m/s   測量誤差±1 %

響應時間出廠設置6s

天線樣式   平面微帶陣列天線， 32°× 14°

發射頻率 24.000 ~ 24.250GHz

發射功率（EIRP）   20 ~ 26 dBm

信號接口   RS-232 / RS-485 / SDI-12 / 4-20mA電流環 / HART

數據格式   9600（默認）,8,n,1；波特率可調

工作電壓7~28V  DC 工作電流130mA @12V

工作溫度-40 ~ 60 ℃

防水等級IP66

外殼材料前蓋賽鋼，后蓋鋁合金

應用范圍：

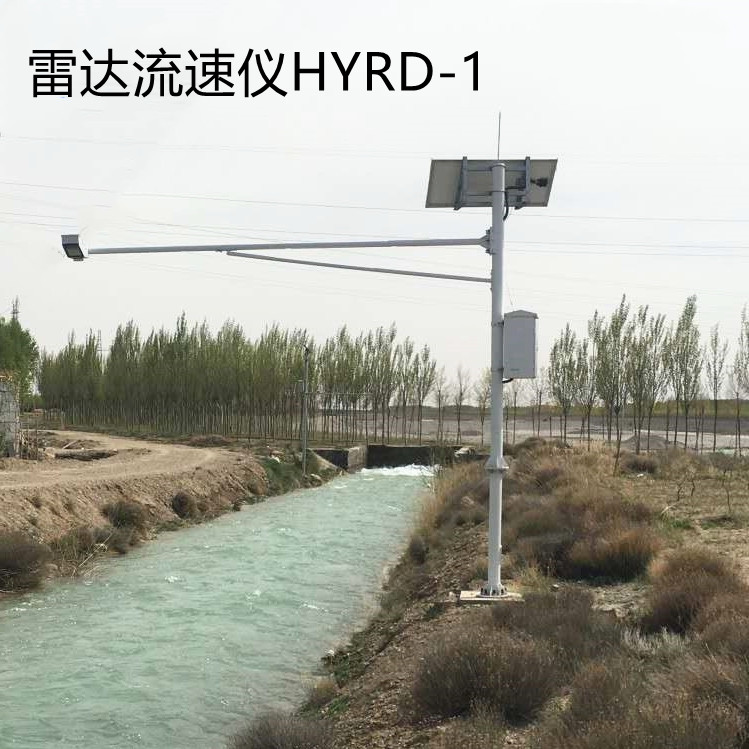

  江河、湖泊、潮汐、水庫等自然水域水位、流速監測。

  汛期城市洪水或內澇監測，如低洼地、排水口監測等。

  輔助水處理作業，如城市供水、排污監測等。

河流流量計算：

    流速計可以實現一點和多點河流表面流速監測，這些數據經過率定就可以推算出河流斷面平均流速。由于山區性河流斷面基本穩定，所以斷面平均流速結合水位計獲取的水位就可以計算出實時流量，這樣就可以實時得到河道流量。
