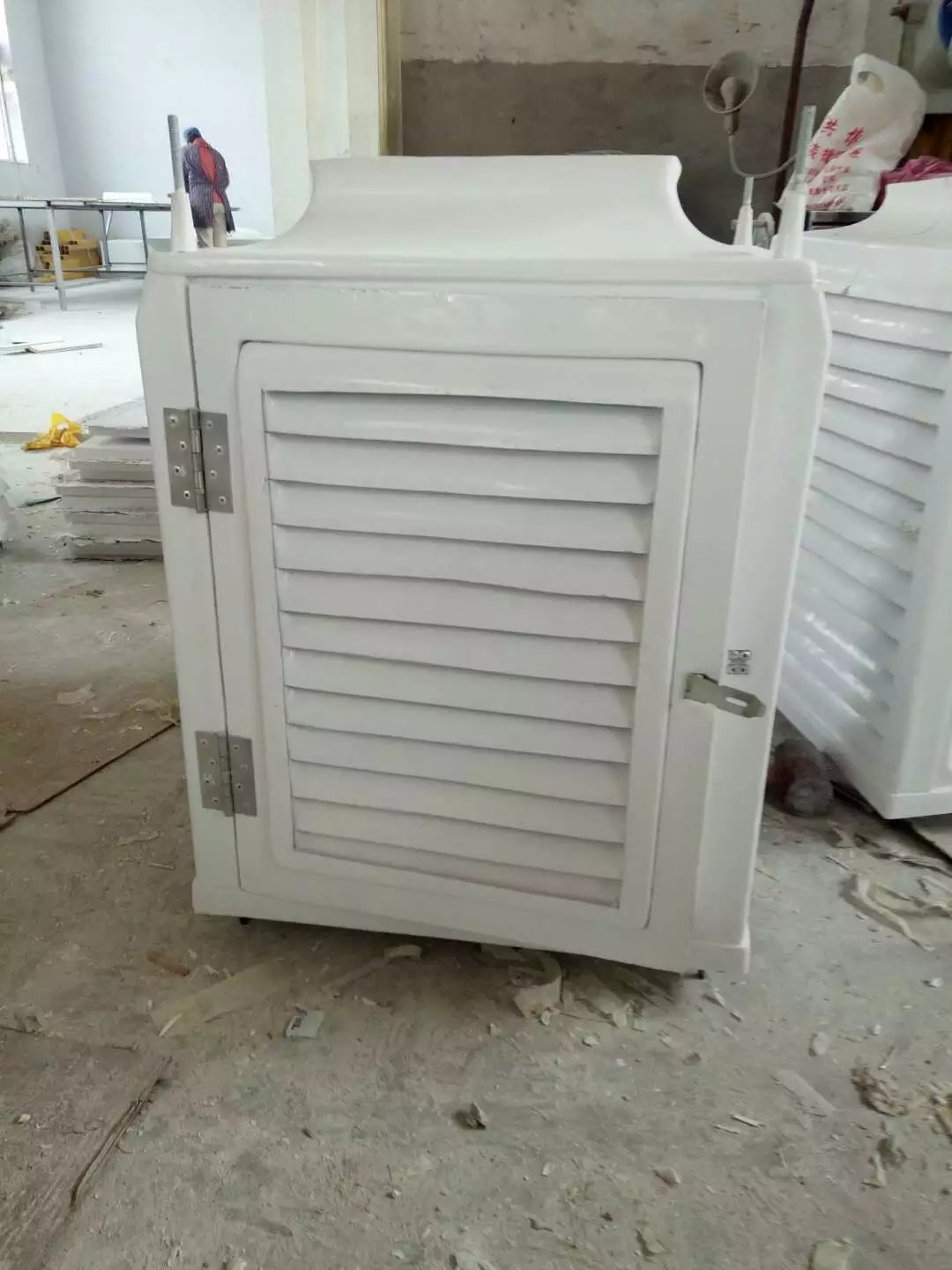

玻璃鋼百葉箱使用說明書

一、概述
BB-1型玻璃鋼百葉箱包括百葉箱體和支架兩部分組成，全部采用優質玻璃鋼制成。設計原理和比測均表明，其不僅克服了原木質百葉箱易腐爛、易開裂、壽命短等弊病，且通風、隔熱、防輻射、防風雨的綜合性能明顯提高。其設計定型原則：
二、特性

  ● 幾何尺寸、形狀和原木質大號百葉箱相近
  ● 材料選用導熱系數低、熱容量小、防腐、抗裂、反輻射力強的玻璃鋼制造，玻璃鋼百葉箱在陰雨、酸雨、潮濕環境下不腐爛，在干旱烈日下不開裂、壽命長。
  ● 結構上采用了倒“V”型整體框架層疊式固緊結構，堅固不會松動，既能保證箱內外氣體的正常交換，又能有效的防雨雪吹入箱內。上蓋板改為倒“漏斗式”通風蓋，在晴朗無風和外界環境急劇變化的情況下，箱體內外的氣體能迅速交換，內外環境很快趨于一致，克服了木質百葉箱滯后的缺點，使觀測資料更準確、更有代表性
  ● 木質百葉箱因各地木質差異大，造成性能和資料的代表性不一致，BB-1型玻璃鋼百葉箱可以克服因材料造成的誤差
  ● BB-1型玻璃鋼百葉箱造型美觀大方，表面雪白光潔，無須刷漆護理，使用壽命在十五年以上。性能價格比高，經濟實惠
  ● 支架采用玻璃鋼材料制作，牢固、輕便、美觀
三、用途

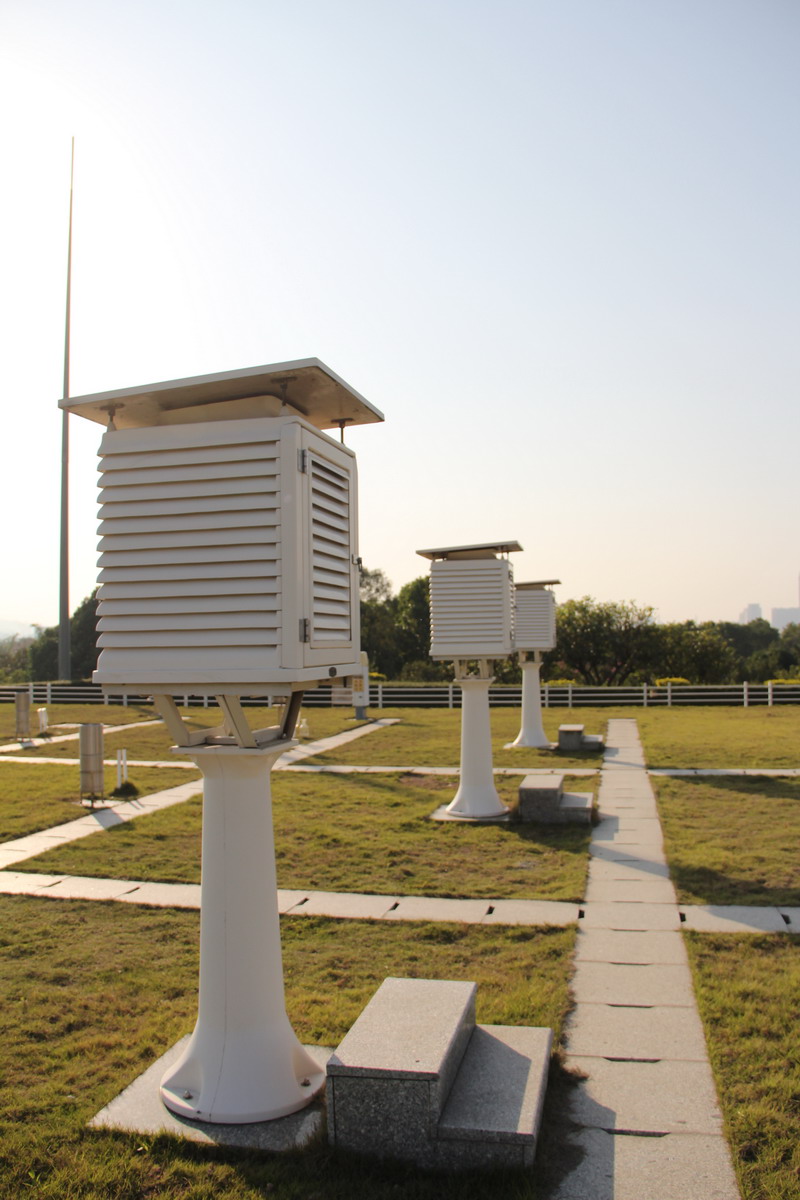

  ▲ 用于常規空氣溫濕度觀測，取代原木質百葉箱
  ▲ 因玻璃鋼百葉箱絕緣性能好，具有電懸浮及優良的通風、防雨、防輻射、防蟲性能，可作為水文、氣象自動觀測站的站房
四、主要技術參數
★ 百葉箱：箱內容積：470（長）×465（寬）×615（高）（mm）
   外形尺寸：720（長）×780（寬）×880（高）（mm）
   重量：30kg
★ 支架：高度：1230（mm）
   重量：14kg
    安裝：圓盤底板上安裝孔3-Φ13
    圓周直徑Φ410，120°等分
★ 整體高度：2095mm

玻璃鋼百葉箱采用由“門”形葉片組成的整體框架層疊式固緊結構，即由四根撐桿從上到下層疊穿連有12片“門”形葉片，與通風上蓋和底座一起，組成一面開121的箱體，開121處設有門框，門框通過鉸鏈與百葉箱門聯接。通風上蓋中部有一個向上突起的喇叭狀通風121，底座為框形架。這樣構建的箱體其四周為百葉狀通風孔，垂直方向又有喇叭狀通風口，見圖一。

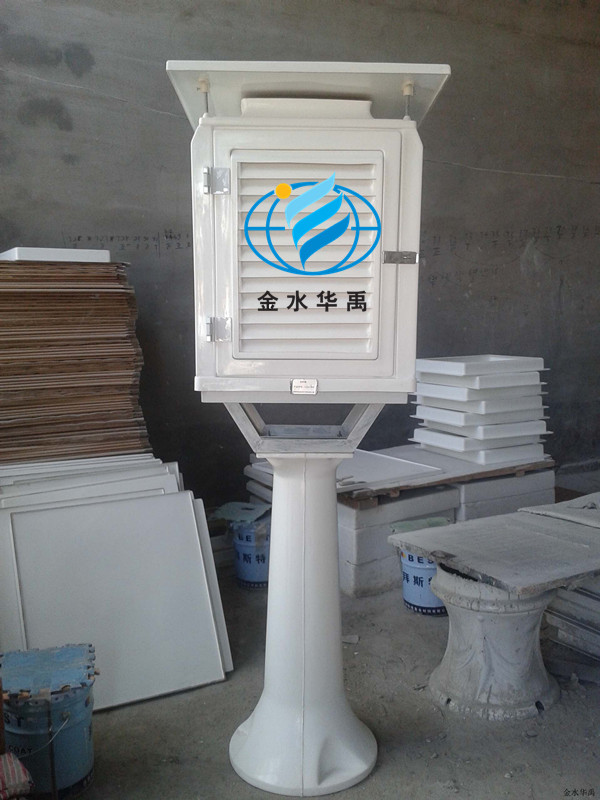

圖1 BB-1型玻璃鋼百葉箱立面圖

在箱體的頂部，有一塊防輻射，防雨雪進入的頂玻璃鋼頂蓋。蓋與四根撐桿相連，它的底面距喇叭狀通風口約1分距離。

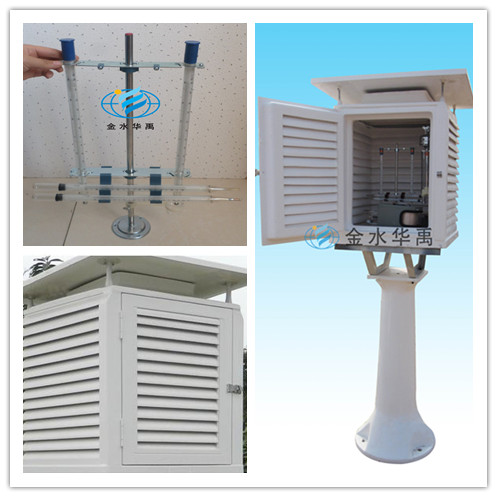

（1）百葉箱公百葉箱的規格參數：外型尺寸：寬720×深780×高880（mm）。上述“門”形葉片，通風上蓋，底座，頂蓋等零部件均由優質玻璃鋼材料整體制成，內部為蜂窩結構，安裝尺寸：四聯接桿4—M1O，距離530~540（mm）。頂蓋尺寸：長780×寬720×厚22（mm）。剖面線近似擺線，通風口距頂蓋距離：10mm。在箱體內側底座和通風上蓋上，分別交錯安裝支架，有木制隔板，用于箱內觀測儀器的安裝和固定。

（2）底座外型尺寸：120，三等分，1O組成，其中立柱為獨推型，也用玻璃鋼材料制成，造型美觀，輕便，聯接架由角鋼構成，表面電鍍處理，用于聯接箱體和立柱。

五、安裝

（1）立柱的安裝

在選定的地面澆鑄一個約600*600*300的混凝土塊，上表面略高于地面，用預埋地腳螺栓（配件）的方法將立柱固定在混凝土塊上，具體尺寸和方向見圖。.

立柱安裝有方向性，以保證百葉箱的箱門朝向北；一定要有穩固的安裝基礎，能經受強風的侵襲；注意安裝高度；全部安裝工作完成后，應使用合適的扳手（確當?shù)牧α浚┬o螺母，將立柱固定在底腳螺栓上。

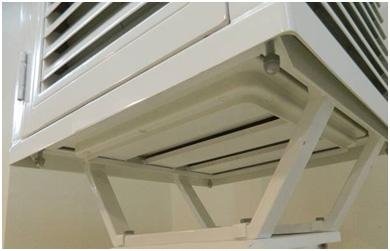

（2）聯接架與立柱的聯接

聯接架是立柱與箱體之間的聯接件，其大端朝上（與箱體聯接），小端朝下（與立柱聯接），使用配備的緊固件可以方便地將它們聯接，見圖2.

（3）頂蓋與箱體的聯接

將箱體與四根聯接桿上端插入頂蓋下部的四只固定座插孔內，到位后用螺栓固緊。

注意：

同一套百葉箱的箱體和頂蓋是單配的，它們的包裝箱外面印有相同的編號，使用時務必一一對應。頂蓋長款尺寸不相等，安裝時請注意方向（圖1所示）；拆卸頂蓋時，先松開固緊螺釘，然后慢慢平行向上取出，切勿抓住一邊猛掀，損壞頂蓋下部的固定座。

（4）百葉箱的安裝
