M-50B型固定覘標

使用說明書

一、固定覘標的用途

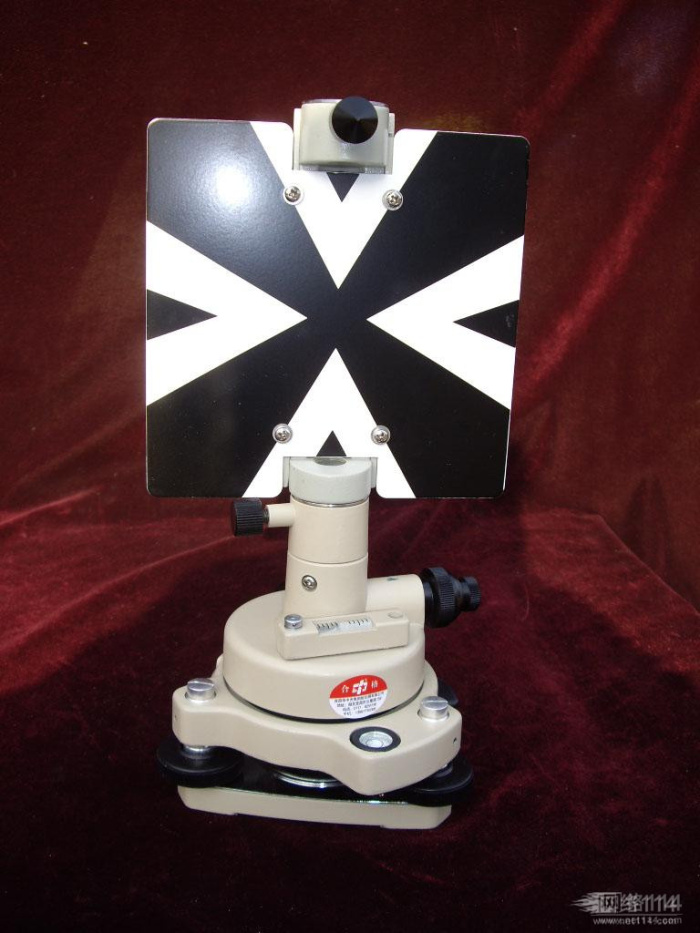

M-450B型固定覘標，是水工建筑物、橋梁、碼頭、滑坡等精密工程測量中較理想的照準標志。

二、主要技術規格

1、覘標中心偏心差≤0.2毫米

2、圓水準器角值：8′/2毫米

3、長水準器角值：1′/2毫米

4、覘標外形尺寸：

   大號：覘標高度250毫米；寬200毫米；

中號：覘標高度220毫米；寬160毫米；

5、重量：大號：4.0Kg；中號：3.5Kg。

三、固定覘標水準器和照準牌的檢查與校正

固定覘標出廠前雖作了檢查與校正，但在長途運輸和使用中，水準器與照準牌均可發生變動，因此應經常進行檢查與校正，方可獲得滿意的觀察結果。

1、長水準器的檢查與校正。檢驗的方法：將覘標安置在經緯儀的腳架上，首先利用兩腳螺旋，將長水準器調整水平，然后旋轉照準牌180度，此時如長水準的氣泡偏離一端則需校正。校正的方法：利用長水準的校正螺絲，調回一半，其余一半則利用基座腳螺旋調平，如此反復校正，并轉動照準牌90度，使長水準器在任何位置都處于水平狀態，不超過1格，方可校正完畢。

2、圓水準器的檢查與校正。圓水準器是在長水準器校正結束后，觀察圓水準器是否居中，如不居中，則利用圓水準器下部的三個校正螺旋校正至中心。

3、照準牌的檢查與校正。首先將固定覘檣安放在距經緯儀30米的腳架上，整置平測定底座圓柱體兩邊緣角值，取中數，并將望遠鏡微動至角度中數處，再觀測覘標中心是否盧經緯儀縱絲重合。如不重合，應松開照準牌固定螺絲，將覘標中心線移動到經緯儀縱絲重合為上，旋緊固定螺絲。
