LB70系列旋杯式流速儀

1 概述

1.1 主要用途及適用范圍

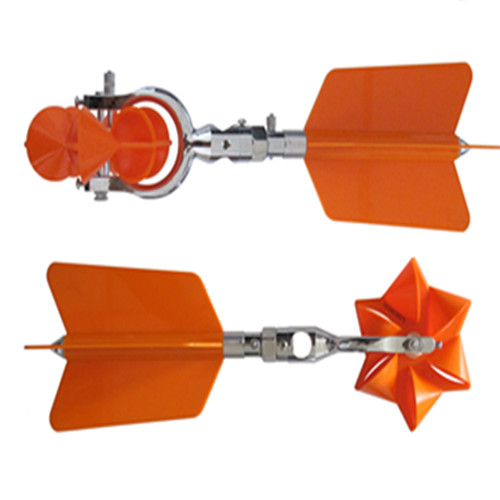

LB70系列旋杯式流速儀是一種傳統型、垂直軸轉子式流速儀器，用于測量某一過水斷面中預定測點的時段平均流速。

LB70系列旋杯式流速儀符合GB/T11826-2002《轉子式流速儀》等相關國家標準。

LB70系列旋杯式流速儀一般適用于低流速（如小型灌渠）的測量，亦可用于徑流實驗、水工實驗等。

2 主要技術性能及參數

1） 旋杯回轉直徑：  Φ130mm

2） 旋杯水力螺距b：  70mm（理論值）

3） 起轉速度v0：  0.016m/s（LB70-1C）

0.06m/s（LB70-2C、LB70-2D）

4） 臨界速度vk：  約0.13m/s

（以實際檢定值為準。據統計分析，vk遠小于上述值。）

5） 測速范圍：   0.02m/s～2m/s（LB70-1C）

0.1m/s～4m/s

（LB70-2C、LB70-2D）

6） 輸出信號：   開關接點通斷信號

7） 信號數/轉子轉數： 1/1（LB70-1C、LB70-2C）

（每1轉1個信號）

1/5（LB70-2D）

（每5轉1個信號）

8） 開關接點容量：  DC U≤24V

I≤120mA

9） 接點工作次數：  1×107

10）全線相對均方差m： |m|≤1.5% （用于v≥vk時）

11）相對誤差δ：   |δ|≤5%（用于v＜vk時）

12）工作水體環境：  水溫0℃～＋40℃

水深0.1m～100m

懸移質含沙量≤1kg/m3

13）貯存環境：   溫度－25℃～＋55℃

濕度≤90%
